В 1990 г. типаж военных вертолетов был снова кардинально пересмотрен. Вместе с новым обозначением AS 532 появилось и новое название «Кугар». Связано это было с тем, что фирма «Аэроспасьяль» преобразовывалась во французское отделение «Еврокоптер Франс» европейского вертоле- тостроительного консорциума «Еврокоптер» (в настоящее время являющегося акционерной фирмой). Была создана система буквенных обозначений.

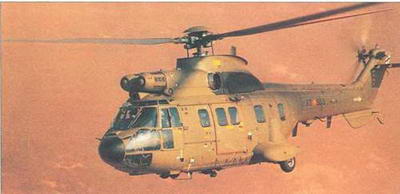

«Супер Пума» имеет несущий винт с четырьмя стеклопластиковыми лопастями, носок которых имеет титановую накладку и противообле- денительную систему. По сравнению с цельнометаллическими лопастями на вертолете «Пума» новые лопасти легче и обладают увеличенным аэродинамическим качеством
Для базирования на корабле у морского вертолета AS 332F1 хвостовая балка складывается. В состав вооружения входят противокорабельные ракеты АМ39 «Зкзосет»
Транспортные вертолеты AS 532UC имеют ту же кабину, что и исходные «Пумы». Грузовая лебедка в кабине, установленная под осью вращения несущего винта, дает возможность перевозить на внешней подвеске грузы массой до 4500 кг
Для десантно-транспортных операций наряду с вертолетами Белл UH-1, Агуста – Белл АВ212 и Боинг СН-47 «Чинук» на вооружении армейской авиации Испании находятся вертолеты AS 532 «Супер Пума» и «Кугар»
В обозначении военных многоцелевых вертолетов, не имевших вооружения, добавили букву «и», а у вертолетов с вооружением – букву «А». Букву «S» прибавили к противокорабельным и противолодочным вертолетам. Военно- транспортные варианты с укороченным фюзеляжем получили дополнительную букву «С» (от французского слова «court», что значит «короткий»). Наконец, военно-транспортные машины с удлиненным фюзеляжем прибавили в свое обозначение букву «L». Теперь военно-транспортный вертолет с укороченным фюзеляжем AS 332В1 по принятой системе обозначений превратился в AS 532UC «Кугар». Бывший транспортный вертолет с удлиненным фюзеляжем AS 332М1 стал иметь обозначение AS332UL. Вооруженный вариант вертолета AS 532UC получил индекс AS 532АС, а подобная модель вертолета AS 532UL превратилась в AS 532AL. Морской вертолет с удлиненным фюзеляжем AS 332F1 получил обозначение AS 532SC. Его первым покупателем стали ВМС Саудовской Аравии. В состав вооружения этого вертолета входят две противокорабельные ракеты АМ39 «Экзосет».
Военно-транспортный AS 532U2 (бывший AS 332М2) представлял собой модификацию с более мощными ГТД, в то время как его вооруженный вариант стал обозначаться AS 532А2. На основе последнего для ВВС Франции был разработан вооруженный поисково- спасательный вертолет RESCO «Кугар», оснащенный системой заправки топливом в полете, теплопеленгатором FLIR, спутниковой навигационной системой GPS, поисковой РЯС, способной обнаруживать людей, средствами самообороны и узлами крепления вооружения в кабине и на внешних пилонах. Проектирование вертолета RESCO началось в 1996 г., а в 1999 г. первую машину передали французским ВВС.
Вертолет AS 532U2, кроме Франции, находится на вооружении Нидерландов, Саудовской Аравии и Таиланда. Последняя модификация «Кугара» (в исходном облике) появилась в 1997 г. Это был AS 532UB «Кугар» 100, более дешевый и упрощенный, без внешних обтекателей, с переделанными основными опорами шасси и кое-каким новым оборудованием. Вооруженный вариант машины получил обозначение AS 532АВ.
Семейство вертолетов AS 332 и AS 532 выпускалось по лицензии в Индонезии фирмой IPTN под обозначением NAS 332. Лицензии также освоили фирмы CASA (Испания) и F+W (Швейцария). В некоторых странах вертолеты «Супер Пума» и «Кугар» имели собственные обозначения, например, в Испании поисково-спасательные вертолеты обозначались HD.21, а транспортные для перевозки высокопоставленных лиц – НТ.21. В вооруженных силах Швеции существует обозначение НКР10.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Аэроспасьяль AS 332L1 «Супер Пума»
Тип. Средний транспортный вертолет
Силовая установка. 2 ГТД Турбомека «Макила» IA1 взлетной мощностью по 1820 л.с.
Летные характеристики. Крейсерская скорость 265 км/ч, начальная скороподъемность 8,1 м/с, динамический потолок 4600 м, дальность полета 870 км.
Массы и нагрузки. Масса пустого вертолета 4460 кг, максимальная взлетная масса 8600 кг. Размеры. Диаметр несущего винта 15,6 м, ометаемая площадь 191,1 м. длина вертолета с вращающимися винтами 18,7 м, высота вертолета с вращающимися винтами 4,92 м. Число мест 24 (максимальное).
Название «Джет Рейнджер» стало синонимом для гражданских вертолетов. Большинство радиокомпаний и газетных редакций в США используют в своей работе именно эти вертолеты
Белл 206 «Джет Рейнджер»
«Джет Рейнджер» – один из наиболее популярных вертолетов в истории авиапии. Регулярно появляясь в кинофильмах и на телеэкранах, вертолеты Белл 206 стали первыми, получившими большое распространение в качестве легких транспортных и административных винтокрылых машин. Хотя появились более совершенные вертолеты, «Джет Рейнджеры» до сих пор выпускаются серийно вместе с более крупным вариантом 206L «Лонг Рейнджер».
«Джет Рейнджеры» нашли широкое применение в различных отраслях экономим Показанный на фотографии «Джет Рейнджер» I несет на внешней подвеске устройство для опрыскивания химикатами сельскохозяйственных угодий
Вначале 1960-х годов фирма «Белл», взяв надежный легкий ГТД и двухлопастный несущий винт полужесткого типа, спроектировала еще более легкий и небольшой вертолет с хорошими аэродинамическими обводами. «Модель 206», отвечавший требованиям армии США, предъявленным к четырехместному легкому разведывательному вертолету LOH (Light Observation Helicopter), создание которого велось в рамках конкурсной программы. Победителем программы стала фирма «Хьюз» со своим оригинальным вертолетом «Модель 369», принятым на вооружение армии США под обозначением ОН-6 «Кэйюз». Неудача не обескуражила фирму «Белл». Она смогла быстро адаптировать военный вариант под гражданские цели. В то время на рынке незаполненной была огромная ниша легких многоцелевых винтокрылых аппаратов, современных и комфортных. В ответ на пожелания заказчиков «Белл» создала элегантный вертолет 206А «Джет Рейнджер», ставший родоначальником целого направления в мировом вертолетостроении в последующие десятилетия.
