Приведенная выдержка — из главы «Дело якорей, молотов, хомутов и протчего» книги «Описание Уральских и Сибирских заводов». Автор этой книги — Георг Вильгельм де Геннин (1676–1750 гг.), голландец из Амстердама, находившийся на русской службе с 1698 г. Это был выдающийся инженер и металлург своего времени. Он в течение двенадцати лет управлял уральскими заводами и являлся одним из лучших знатоков горного и металлургического дела XVIII в. Недаром академик М. А. Павлов в свое время назвал эту книгу энциклопедией горного дела и металлургии России.

Петр ввел жестокие наказания за клеймения якорей без пробы на прочность. Из перечня приведенных в исполнение приговоров и постановлений адмиралтейств- коллегии по судебным делам от 1723 г. мы находим следующее:

«Якорному десятнику и кузнецу за клеймение якорей без пробы положено объявить смерть и взвесть на виселицу, но не казнить, а по наказании кнутом послать в астраханское адмиралтейство в работу на 5 лет, в которой быть им всегда скованным».

В России со времен Петра каждый линейный корабль снабжался пятью якорями.

Какова же была форма русских якорей в петровскую эпоху и позже?

В отечественной практике кораблестроения того времени преобладали голландские методы, и Петр приказал якоря «делать по голландскому чертежу», т. е. с изогнутыми в виде дуги окружности рогами. Шесть таких якорей (их деревянные штоки не сохранились) можно увидеть в усадьбе-музее Петра I «Ботик» в Переяславле-Залесском. Они относятся к периоду «потешного флота» (1691–1692 гг.), когда для Петра голландцы строили первые корабли под наблюдением мастеров Корта и Класса.

На рис. 70 дан чертеж русского якоря голландского образца начала XVIII в. Он построен главным хранителем корабельного фонда Центрального военно-морского музея А. Л. Ларионовым в результате тщательного исследования пропорций и чертежей якорей, приводимых в старинных книгах голландских кораблестроителей XVIII в., и сохранившихся шести якорей в Переяславле-Залесском. В своем исследовании А. Л. Ларионов определил ряд пропорций отдельных частей русских якорей начала XVIII в. Например, толщина веретена в вороте якоря устанавливалась следующим образом: из длины веретена вычиталось число дюймов, равное числу футов в длине веретена, и полученный остаток делился пополам, что и давало число дюймов сечения веретена в вороте якоря. Длина якоря равнялась 2/5 ширины корабля с обшивкой, шейма составляла 2/13 длины веретена, рым был равен 1/6 длины веретена, сечение рыма равнялось 1/3 диаметра веретена, дуговая длина обоих рогов составляла 7/8 длины веретена, длина штока равна длине веретена с рымом, отношение длины лапы к ее толщине составляло 4: 5.

Кроме якорей голландского образца, при Петре I в России изготавливали и другие якоря. Известно, что лет за десять до смерти Петр стал заменять голландских корабельных мастеров, трудившихся на русских верфях, английскими. Именно поэтому в России получили распространение «якоря английского чертежа» — с прямыми рогами. Их ковали в России наряду с голландскими с 20-х гг. XVIII в. Один из таких якорей, изготовленный в 1722 г., был найден в 1975 г. на днепровском острове Хортица.

К середине XVIII в. производство якорей в России достигло своего совершенства. К этому времени у нас выработался свой национальный тип якоря, отличный своими пропорциями от якорей голландцев, англичан и французов.

70. Схема русского якоря голландского образца петровской эпохи

За последние 15–20 лет в рааных морях, омывающих берега нашей страны, было сделано немало интереснейших подводных археологических находок старинных якорей. Из них около десяти относятся к периоду 1720–1773 гг. Интересно, что у всех этих якорей один и тот же характерный «рисунок» (рис. 71). Если не принимать в расчет небольшие различия в их деталях, они почти схожи по своим пропорциям. Причем эти пропорции. фигурируют в старинных русских руко-

водствах по кораблестроению и в морских практиках (Курганов, Гамалея, Глотов и др.). Приведем составленный автором книги сводный перечень пропорций частей русского якоря XVIII в.:

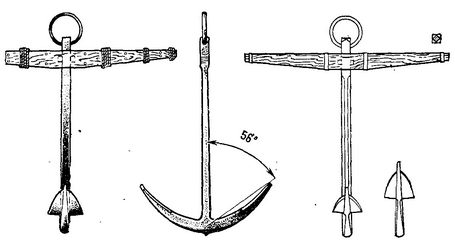

71. Так выглядели русские якоря с середины XVIII и до начала второй половины XIX вв.

длина веретена — 3/8 ширины корабля с обшивкой;

длина рога — 3/8 длины веретена;

длина лапы — 1/2 длины рога;

ширина лапы — 2/5 длины рога;

окружность веретена у ворота (тренда) — 1/5 длины веретена;

окружность веретена у штока — 2/3 окружности веретена у ворота;

толщина рогов у ворота равна толщине веретена у ворота;

толщина рогов около лап равна меньшему диаметру веретена;

угол рога, составленний с веретеном, — 56–60°;

длина шеймы — 1/6 длины веретена;

сечение шеймы — 1/20 длины веретена; длина штока равна длине веретена (иногда плюс полдиаметра рыма);
