«Густав-6» выруливает на старт. Во второй половине 1943 года почти все «Густавы» уже были оборудованы замком для подвесного бензобака.

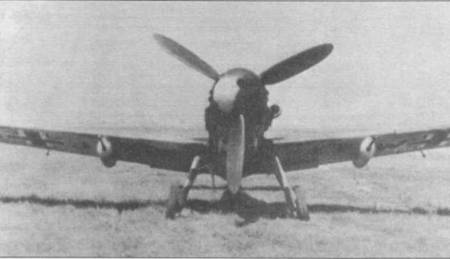

Синхронизация вооружения «пятиствольного» «Густава-6» на одном из полевых аэродромов. Восточный фронт. Снимок дает представление о дистанциях, на каких шли воздушные бои. На заводе вооружение самолета устанавливали так, чтобы траектории всех очередей сходились в 200 метрах перед самолетом (у западных союзников оружие синхронизировали на дистанцию 250 метров), но в боевых частях обычно эту дистанцию сокращали вплоть до 100 метров.

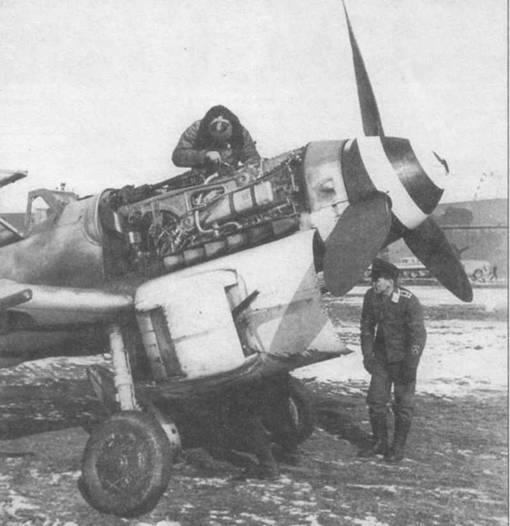

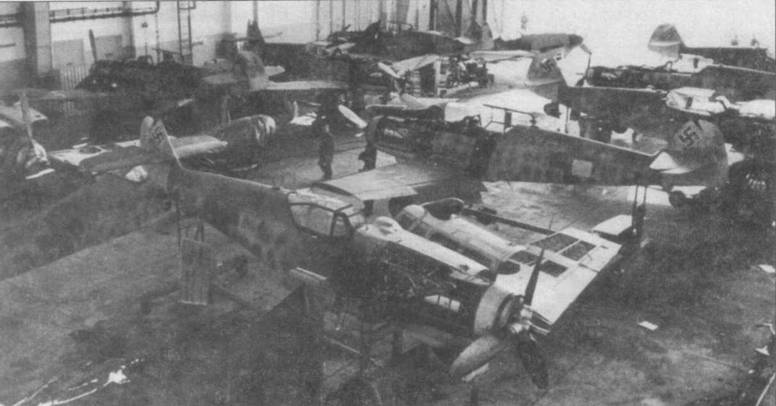

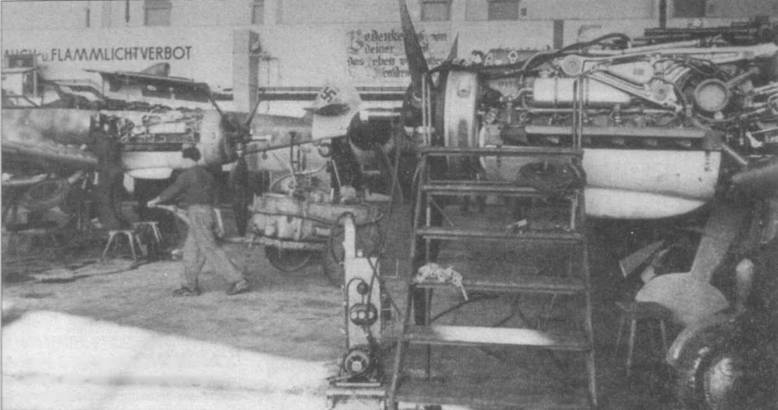

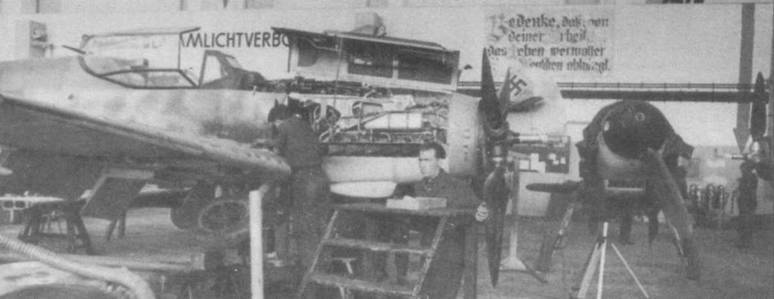

Три снимка, сделанные в ходе последней фазе монтажных работ на «Густаве-6».

I./JG 27 после тяжелых боев на Сицилии перебазировалась в Австрию, где вошла в состав системы ПВО Рейха. Этот Me 109G-6/R3/R6 командира группы несет камуфляж и опознавательные знаки, характерные для середины 1944 года. Белый руль направления остался со времен Сицилии. Добавилась зеленая полоса быстрой идентификации на фюзеляже.

Me 109G-6/R3 с высоким килем начал поступать в боевые части в конце 1943 года. Многие из этих машин также получили новый фонарь — Erla-Hauben. Примером такого самолета служит машина из I./JG 11 на фотографии.

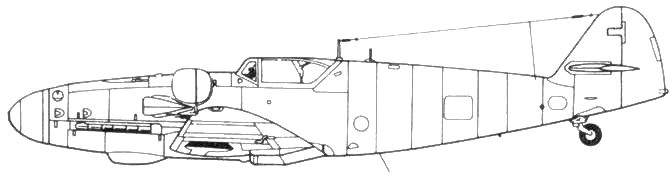

Bf 109G-6 позднего типа с высоким килем

стандартный киль

высокий киль

триммер

увеличенный триммер

Кроме роста массы самолета и уменьшения его бронирования другим недостатком ускорителя был рост расхода топлива- при включенном ускорении. Если в ходе 25-минутного боя двигатель сжигал 200 литров топлива, то при включенном ускорителе расход возрастал на 55 литров (для двигателя DB 605AM, у двигателя DB 605A расход топлива рос несколько меньше).

Самолеты, оснащенные MW 50, обозначались как U3 (например, G-6/U3), а с GM 1 — как U2. Оба варианта достаточно легко узнать по дополнительным горловинам для заправки системы. У «Густавов» ранних серий на правом борту имелись две горловины: одна в четвертом сегменте для стартового бака, а вторая во втором сегменте для GM 1 или MW 50. На некоторых сериях G-6 имелись три горловины (для стартового бака, для GM1 и для MW 50), расположенные также (Подобную особенность также можно было заметить на самолетах G-4 и G-14.). На «Густавах-6» ранних серий, имевших только одну горловину для стартового бака, никогда в ходе ремонтов ускорителей не ставили.

Me 109G-8, сбитый в районе Анцио, начало 1944 года. Осенью 1943 года люфтваффе в Италии оставило только абсолютный минимум своих сил: JG 27, подразделения JG 51, 53 и 77 перебросили в Австрию и Германию, где они вошли в состав Luftflotte Reich. Остались части JG 4, 51 и 53. Воздушную разведку в Италии теперь можно было проводить только чудом. Эта «желтая 6» несет камуфляж 74/75 поверх 76. Необычна зубчатая граница между цветными сегментами. Борта фюзеляжа плотно покрыты пятнами разных оттенков серого. Белая полоса быстрой идентификации на фюзеляже.

Bf109 G-8

Новый Me 109G-6, переделанный в соответствии со стандартом G-14. Три темные отверстия в фюзеляже: слева горловина вспомогательного бензобака, у кабины вверху горловина GM 1, ниже горловина MW 50. Двигатель DB 605AM, установленный на «Густаве-14» требовал впрыска MW 50, поэтому в старых фюзеляжах G-2/R2 вырезали дополнительные отверстия для горловины MW 50.

Me 109G-14, снятый зимой 1944/45 г.г. Эти самолеты получались в результате переделки старых G-6. Самолет получил новое хвостовое колесо с длинной стойкой, а хвостовое оперение осталось прежним. Камуфляж 81/82 или 81/83. Серийный номер самолета на переднем плане W.Nr. ~?95??2, что указывает на сборку машины в Регенсбурге.

Следует подчеркнуть, что на самолете мог стоять только один из двух типов ускорителей. Причина этого заключалась в том, что GM 1 работал на газе, a MW 50 — на жидкости. Поэтому обе системы требовали как минимум разных горловин.
