Сосредоточенные нагрузки от стартовых стоек передаются через подкрепленную оболочку, устойчивость которой обеспечивается внутренними шпангоутами. Чтобы обеспечить необходимое распределение напряжений и минимизировать вес, толщина оболочки меняется от 16 до 5 мм в продольном и окружном направлениях. Конструкция отсека сделана из алюминиевого сплава 7075 (кроме штампованных деталей, которые изготовляются из сплава 7079).

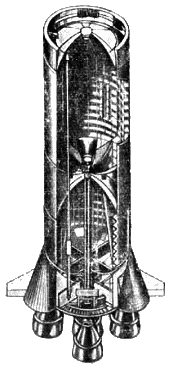

Рис. 11.2. Первая ступень S-IC

Количество тепла, выделяемое двигателями F-1, составляет 9760 ккал/м? (80% тепла передается излучением от пламени) . Поэтому конструкция и оборудование в донной части ступени закрыты керамической теплоизоляцией М-31, которая состоит из волокнистого титана с высоким коэффициентом отражения, асбестового волокна и связующего вещества (коллоидная двуокись кремния).

Изоляция работает при уровне шума 164 дб и удельном тепловом потоке 65 ккал/м?сек.

Обтекатели защищают периферийные двигатели от аэродинамических нагрузок и тем самым снижают усилия, необходимые для их поворота.

Конструкция обтекателей состоит из шпангоутов, лонжеронов и подкрепленной обшивки.

Хвостовая часть обтекателей сделана из титана и нержавеющей стали, так как расчетная температура в этой зоне равна 650°C. Остальная часть конструкции сделана из алюминиевого сплава.

Четыре трапецевидных стабилизатора ступени обеспечивают устойчивость ракеты-носителя при максимальном скоростном напоре и имеют площадь 7 м? каждый. Конструкция состоит из лонжеронов и нервюр, отстоящих на 25 см друг от друга, и обшивки. Материал обшивки титан 6А1-4V (температура задней и передней кромок стабилизатора 1093 и 400…480°C соответственно).

Топливный отсек состоит из баков горючего и окислителя длиной 13,1 и 19,5 м объемом 835 и 1340 м? соответственно. Оба бака имеют цельносварную конструкцию, выполненную из алюминиевого сплава 2219. Эллипсоидные днища баков сварены из восьми трапецевидных и восьми треугольных сегментов.

Стенки баков состоят из панелей с продольными ребрами жесткости таврового сечения.

Ребра расположены на внутренней стороне панелей и получены фрезерованием из плиты толщиной 5 см. Днища и стенки баков с обшивкой межбаковых отсеков соединяются через шпангоут V-образного сечения размером 13х69 см.

При проектировании баков коэффициент безопасности. принимался равным 1,4, и расчет прочности велся на 140% максимально возможной нагрузки. Испытание баков проводилось на давление 105% от максимального расчетного. Баки работают при циклических нагрузках, материал всегда имеет не обнаруженные риски, трещины и другие дефекты, рост которых при циклических напряжениях приводит к разрушению конструкции. Поэтому проводилась оценка допустимых дефектов при контроле качества продукции.

Для демпфирования колебаний топлива на цилиндрической части баков приварены шпангоуты закрытого профиля с размерами поперечного сечения 75х100 см, а на нижнем днище установлены крестообразные перегородки. Шпангоуты и перегородки одновременно подкрепляют оболочки баков. Они сделаны из алюминиевого сплава 7079-Т6 и 7075-Т6.

Гелий, необходимый для наддува бака горючего, хранится в четырех баллонах объемом 0,88 м? при давлении 210 ат. Баллоны сделаны из алюминиевого сплава 2219 и крепятся к шпангоутам внутри бака окислителя.

Все 5 трубопроводов окислителя проходят через бак горючего и помещаются в герметичных трубах диаметром 64 см и длиной 12,2 м, подкрепленных шпангоутами. Материал труб – алюминиевый сплав 2219. К верхнему днищу каждая труба крепится через сильфон.

Внутри герметичных труб (туннелей) проходят трубопроводы окислителя диаметром 0,43 м.

Трубопроводы крепятся к днищу бака окислителя и к кронштейнам двигательного отсека. Трубопроводы имеют универсальные герметичные шарниры и специальные узлы – температурные компенсаторы, – которые допускают повороты работающих двигателей, температурные деформации конструкции и юстировку двигателей.

Топливо подается к двигателям по трубопроводам диаметром 0,3 м.

До старта бак окислителя наддувается гелием, после запуска – газообразным кислородом, который отбирается от магистрали окислителя высокого давления и пропускается через теплообменники двигателей.

Газообразный кислород поступает в бак через редукционный клапан. Бак горючего наддувается гелием. Охлажденный гелий нагревается в теплообменнике двигателей и поступает в бак горючего. Баки оборудованы клапанами для сброса давления и дренажными клапанами.

Межбаковый отсек – негерметическая полумонококовая конструкция – выполнен в виде цилиндрической оболочки, состоящей из 18 гофрированных панелей, подкрепленных пятью разъемными круговыми шпангоутами с двутавровым поперечным сечением, Расстояние между шпангоутами 1,25 м. Материал оболочки – сплав 7075.
