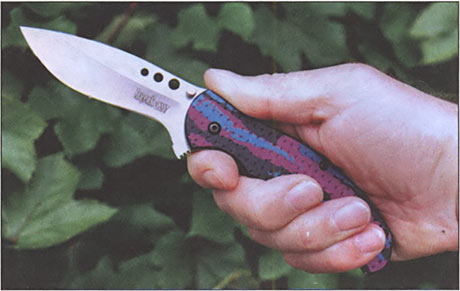

256. Очень похоже действует index trigger в ножах, спроектированных Кеном Орионом для фирмы Kershaw. На снимке — Kershaw Boa

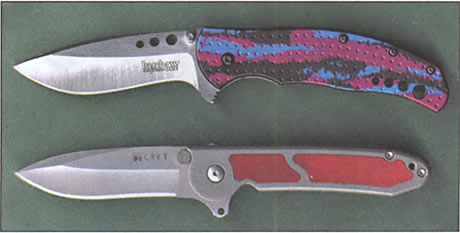

257. Flipper или index trigger исполняют роль составляющего неотъемлемую часть клинка гарда, который, если вы не умеете пользоваться ножом, защищает вашу ладонь от сползания на лезвие. Сверху — Kershaw Boa, внизу — CRKT M18-02

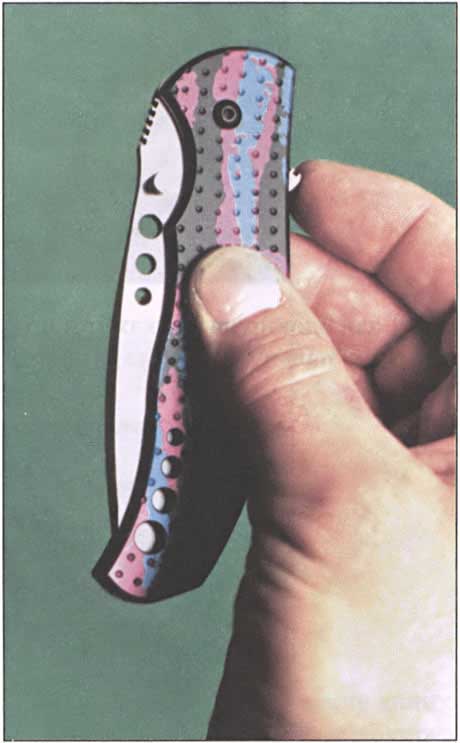

258. Если блокировка откажет и нож сложится на пальцы держащей его руки, по указательному пальцу ударит не лезвие, а как раз этот ложный гард

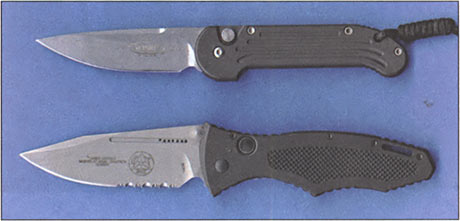

259. Ножи-автоматы: Microtech UDT (вверху) и Masters of Defense Hornet

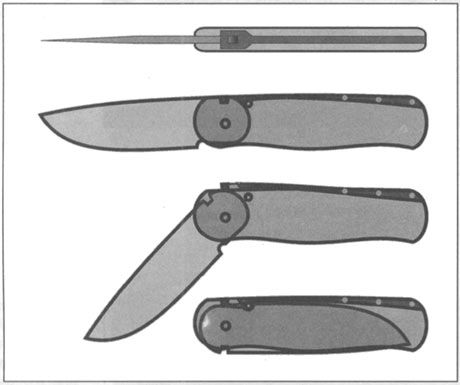

260. Так работает обыкновеннейший перочинный ножик с неблокируемым клинком. А — пружина, В — клинок, С — рукоятка

261. Если на пружине сделать вырез в форме петли, а в соответствующем месте клинка крючок в форме зуба, то при раскрытии ножа вырез зацепится за крючок и заблокирует клинок в раскрытом положении. Чтобы сложить нож, потребуется чем-нибудь приподнять пружину; это «что-то» на рисунке не показано, иначе на нем ничего нельзя было бы разобрать…

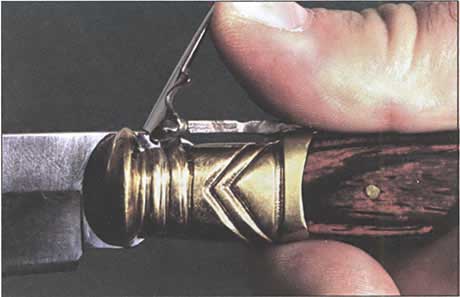

262…зато упомянутое «что-то» видно на этом снимке. Прикрепленная к передней части пружины подвижная пластинка своим передним краем упирается в обух клинка и приподнимает пружину, снимая блокаду

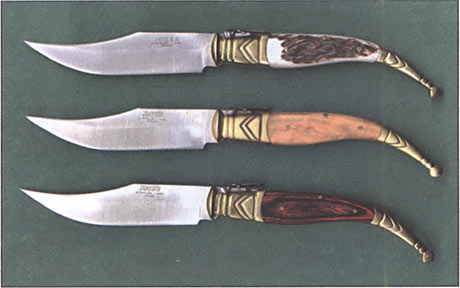

263. Несколько выпускаемых сейчас испанской фирмой Joker моделей ножей на манер навахи

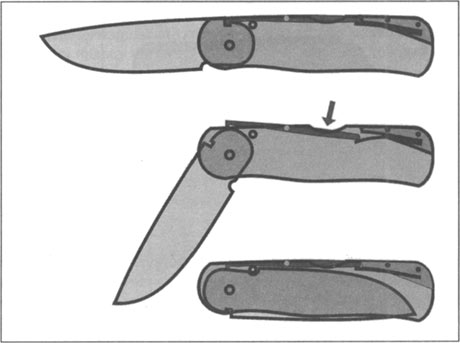

264. Так действует back lock. Чтобы снять блокаду и сложить нож, надо надавить на блокирующий рычаг в вырезе, сделанном на ребре рукоятки

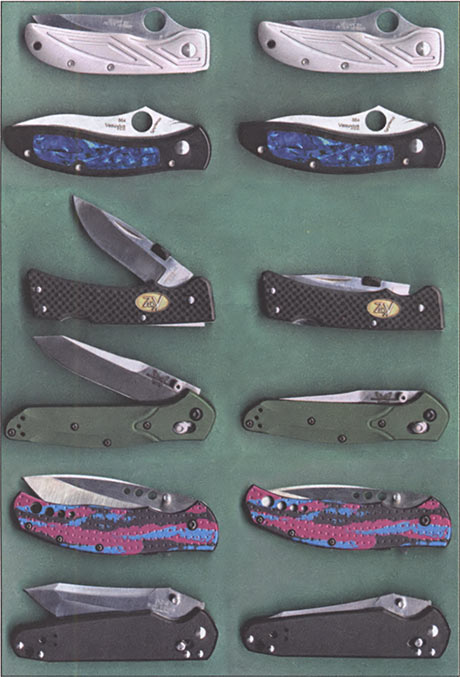

265. На данном снимке — ножи с различными блокирующими устройствами; это позволяет сравнить, какое из них наиболее надежно удерживает нож в сложенном состоянии. С левой стороны нож раскрыт до «критического угла», когда блокирующий механизм уже не в силах возвратить клинок в рукоятку. Справа ножи в сложенном состоянии. Сверху вниз: Spyderco Petr Herbst (liner lock), Vesuvius (compression lock), Katz Knives Carbon Fiber (back lock), Benchmade 940 Osborne (axis lock), Kershaw Boa (liner lock с механизмом speed safe), SOG Night Vision (arc lock)

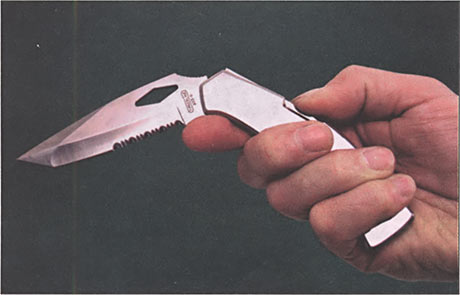

266. При снятии блокады back lock пальцы не окажутся на пути лезвия. Если правильно держать нож, освобожденный клинок опустится на пальцы своею неострой частью. На снимке — нож Timberline Special Service

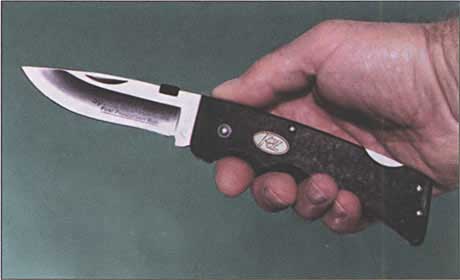

267. Если рукоятка ножа достаточно длинна, а выемка отодвинута довольно далеко назад, снять блокаду и сложить нож одной рукой не очень просто, а то и вовсе нельзя. На снимке — нож Katz Knives Special Forces

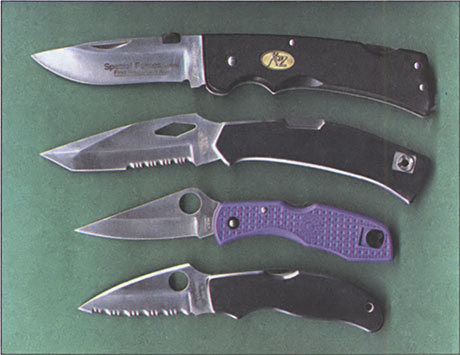

268. Несколько ножей с блокирующими устройствами back lock. Сверху вниз: Katz Knives Special Forces, Timberline Special Service, Spyderco Delica и Calypso Junior Stainless

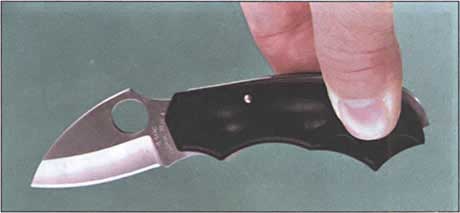

269. Нож Spyderco Meerkat, оснащенный блокирующим устройством phantom lock — новейшей модификацией блокировки back lock. Чтобы снять блокаду, нужно раздвинуть накладки, как раскрывают ножницы, и тогда дисковидная поверхность отодвинет назад блокирующий рычаг

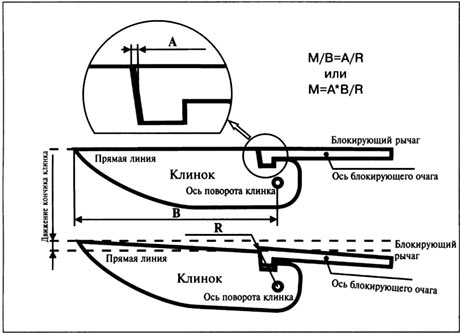

270. На этой схеме я постарался показать, как начинает двигаться клинок ножа с блокирующим устройством back lock во время работы. При длине клинка М = 100 мм, радиусе оборота R = 15 мм, наклонении плоскости А = 0,1 мм кончик клинка будет двигаться в пределах примерно 0,7 мм

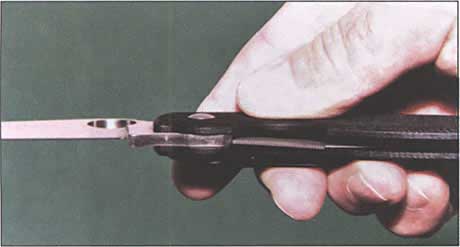

271. Так выглядит блокировочное устройство liner lock. Пружинистое крылышко, составляющее часть стальной или титановой боковой пластинки несущего каркаса, упирается в заднюю часть клинка и мешает сложению ножа. В самых лучших моделях (на снимке — Spyderco Military) взаимодействующая с крылышком поверхность клинка чуть скошена, чтобы удержать крылышко в нужном месте и не позволить ему перебраться на противоположную оправу рукоятки
