Значительно повысить производительность процессоров позволил метод конвейерной обработки (pipelining). На протяжении уже многих лет эта технология используется при создании всех компьютеров, от ПК до больших ЭВМ. Суть ее — в параллельном исполнении фрагментов последовательных команд на разных этапах аппаратного конвейера. Первый компьютер общего назначения, использовавший конвейерную обработку, появился еще в 1961 году. Это был IBM 7030, известный также под названием Stretch.

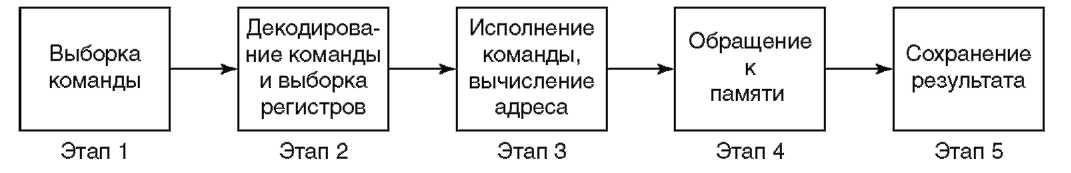

Рисунок 2.1а Конвейерный скалярный процессор — пятиэтапный конвейер команд.

Пример пятиэтапного конвейера команд показан на рисунке 2.1а. Время, необходимое для выполнения каждого этапа выполнения команды, называется временем цикла процессора (processor cycle time).

На рисунке 2.1б показана временная диаграмма пятиэтапного конвейера. В течение первого цикла процессора команда № 1 выбирается из буфера команд аппаратурой первого этапа конвейера. В течение второго цикла команда № 1 декодируется, и содержимое необходимых регистров считывается аппаратурой второго этапа. В то же самое время, аппаратура первого этапа считывает из буфера команд команду № 2. Теперь аппаратура разных стадий конвейера параллельно обрабатывает разные части двух разных команд. Благодаря такому параллелизму и достигается повышенная производительность процессоров с конвейерной обработкой. Обратите внимание: предполагается, что некоторая другая часть аппаратуры процессора обеспечивает заполнение буфера команд.

Рисунок 2.1b Пример временной диаграммы

В течение третьего процессорного цикла команда № 1 поступает на стадию выполнения и вычисления эффективного адреса (стадия 3), команда № 2 поступает на стадию 2, а команда № 3 s на стадию 1. Процесс продолжается вплоть до завершения пятого цикла процессора, когда выполнение команды: № 1 заканчивается и она покидает конвейер. Таким образом, выполнение каждой отдельной команды занимает полные пять циклов, но после того, как конвейер заполнен, на каждом цикле процессора завершается выполнение одной команды. Когда говорят, что для выполнения одной команды необходим один цикл процессора, подразумевается, что конвейер заполнен, что, понятно, близко к идеалу [ 11 ] .

В начале 60-х годов Сеймур Крей в Control Data Corporation разрабатывал первый в мире суперкомпьютер — CDC 6600. Он планировал использовать конвейерную обработку и добивался, чтобы время выполнения всех команд было одинаковым. Ведь, как видно из приведенного примера, общее время выполнения команд определяется командой, имеющей самое большое время выполнения. Команды, выбирающие операнды из памяти или записывающие их в память, обычно выполняются дольше остальных. Если эти, работающие с памятью, команды выполняют также и логические или арифметические действия над данными, то время выполнения может стать очень большим.

Чтобы максимально сократить общее время выполнения команд, Крей решил, что в его процессоре единственными операциями с памятью будут загрузка в регистр содержимого памяти по некоторому адресу и сохранение содержимого регистра по некоторому адресу в памяти. Любые действия над данными должны производиться только в регистрах.

Тогда это было очень непривычно: ведь большинство других компьютеров позволяли выполнять операции над данными в памяти без использования регистров. Например, команды S/360 позволяют сложить два находящихся в памяти операнда и записать сумму обратно в память. Эта операция занимает очень много времени, но выполняется одной машинной командой. Команды данного типа называются командами память-память.

Для выполнения той же самой операции на машине Крея потребовалось бы пять команд. Сначала две команды загрузки поместили бы данные в два регистра. Затем команда сложения просуммировала бы содержимое этих регистров и поместила бы результат обратно в регистр. И, наконец, команда сохранения переписала бы сумму из регистра в память [ 12 ] . Но если эффективно поместить все эти пять команд на конвейер и выполнять их параллельно, то общее необходимое для этого время будет меньше времени, необходимого для выполнения эквивалентной операции на машине с командами типа память-память. И все же большее число команд, требуемых для выполнения операции, было недостатком машины Крея.

В 1964 году появилась CDC 6600 s первая машина общего назначения с архитектурой загрузка/сохранение (load/store). Крей осознал связь между конвейерной обработкой и архитектурой набора команд, и это привело его к выводу о необходимости упрощения этой архитектуры для повышения эффективности конвейера. Современные RISC-процессоры используют подход Сеймура Крея — в них команды, работающие с памятью, выполняют только загрузку и сохранение. Вот почему RISC-машины быстрее CISC-машин с полным набором команд для работы с памятью. По той же причине и программы, скомпилированные для RISC, больше по размеру.

Вклад Сеймура Крея в разработку высокопроизводительных конвейеров не ограничивается только архитектурой набора команд. В CDC 6600 он применил аппаратуру, которая обеспечивала максимум производительности путем максимально возможной загрузки конвейера, то есть ситуацию, при которой на каждой его стадии выполняется часть некоторой команды. В реальности, между командами в программах существуют зависимости. Если команда на конвейере использует данные, которые сохраняются командой, идущей по конвейеру непосредственно впереди нее, то в определенный момент эти данные могут быть еще недоступны, что не только вызывает простой конвейера, но и останавливает выполнение всех последующих команд. Тем самым уменьшается производительность процессора.
