114. Принцип действия якоря Лакинга
113. Якорь Лакинга
115. Якорь CQR

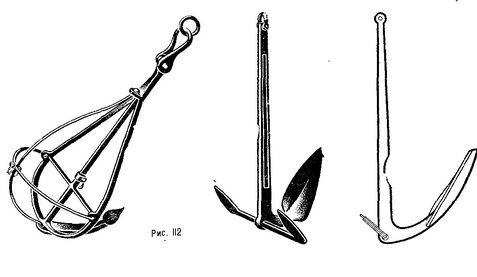

Якорь, изображенный на рис. 112, удостоен американского патента в 1901 г. Его автор — инженер Гастингс из Филадельфии. Веретено якоря — крестовина, окаймленная обручем. С противоположной от рога стороны к этой хитрой конструкции крепятся две находя-. щиеся в разных плоскостях складные дуги.
По мысли изобретателя, якорь всегда будет перекатываться тяжелой лапой вниз и всегда будет готов забрать грунт. Создается впечатление, что изобретателю будто предписали: «Сделай что хочешь, но убери у якоря шток!» Ведь гораздо проще поставить на якорь железный шток с чекой, нежели крепить эти дуги! Да еще потом гадать, перекатится он на лапу или нет.
Один из самых оригинальных методов, дающих возможность избавиться от штока, принадлежит английскому инженеру Лакингу. В 1935 г. он изобрел якорь с массивным рогом и широкой длинной лапой и стержнем с двумя лапами поменьше (рис. 113). В семи случаях из десяти якорь упадет на грунт основной лапой вниз, на дне он окажется покоящимся на трех точках — верхнем конце веретена, конце основной лапы и конце одной из малых лап. При таком положении основная лапа углубится в грунт. Если же якорь упадет на дно обратной стороной, в грунт войдут две малые лапы. При протаскивании из-за действия пары сил он начнет опрокидываться и якорь снова окажется в указанном выше положении на трех точках (рис. 114).
Якорь Лакинга применялся на гидросамолетах, но потом его забыли, возможно, из-за неудобства хранения.
Глядя на рис. 115, можно подумать, что в книгу по недоразумению попал рисунок плуга. Но ошибки никакой нет. Этот якорь хорошо себя зарекомендовал и находится в эксплуатации почти сорок лет.
Изобретатель — английский профессор Тейлор — назвал свой якорь безопасным, обозначив его комбинацией английских букв CQR, произнесение которых дает слово «secure», что по-русски означает «надежный», «верный», «безопасный». Иногда его называют «якорь-плуг» или «плуг-анкер». Он выпускается английскими и американскими фирмами в весовых категориях от 2 до 250 кг. И хотя требования к плугу и якорю диаметрально противоположны (первый должен оказывать минимальное сопротивление движению, а второй — максимальное), парадоксальное сочетание этих двух механизмов породило неплохой якорь-плуг. По утверждению фирм, выпускающих такие якоря, у CQR отличная держащая сила: 18 кгс на 1 кгс веса якоря на плотном песке и 13,5 кгс на гравелистом грунте. Шарнирное соединение веретена с лемехом рассчитано так, что если якорь упадет острием вверх, под натяжением якорного каната он перевернется и все равно заберет грунт.
Проверенный веками
Созданный в глубокой древности, проверенный многовековым опытом и доведенный почти до совершенства, адмиралтейский якорь отнюдь не собирается полностью и во всем уступать соперничающим с ним конструкциям. По надежности и безотказности в работе на всех видах грунта с ним едва ли может сравниться хоть одна из хитроумных конструкций самых новейших систем. И до наших дней адмиралтейский якорь успешно выдерживает конкуренцию с сотнями новых конструкций, появившихся за последние 70–80 лет.
В отличие от бесштоковых якорей он конструктивно очень прост. В нем нет подвижных частей, это не механизм, а скорее стальное приспособление. И хотя все современные большие морские суда оборудованы втяжными якорями, рождение каждого из них до сих пор не обходится без адмиралтейского якоря. Чтобы задержать движение сошедшего со стапеля корабля в стесненном ковше судостроительного завода, с его носа отдается тяжелый адмиралтейский якорь (или несколько), поставленный на судно специально для спуска на воду.
Адмиралтейский якорь можно встретить на малых морских судах, лихтерах, промысловых судах, баржах, спортивных и многих других.
Столь поразительной долгоживучестью древняя конструкция обязана двум важным преимуществам: сравнительно хорошей держащей силе на всех видах грунта и безотказности в действии.

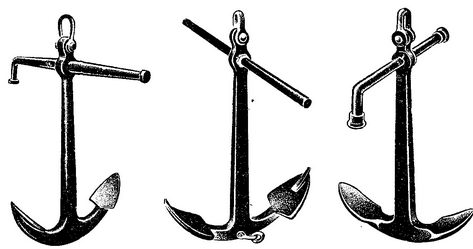

116. Современные адмиралтейские якоря разных стран отличаются своей формой и пропорциями
Всегда, когда моряки не доверяют сложному и нередко капризному якорю- механизму, они пользуются испытанным адмиралтейским якорем. Именно его избрали в качестве единственного станового якоря при проектировании в 1908 г. первого в мире немагнитного корабля — бригантины «Карнеги». Если не считать серебряных якорей древних финикийцев, полуторатонный бронзовый адмиралтейский якорь бригантины можно справедливо считать самым дорогим якорем в истории мирового мореплавания.
За двадцать лет эксплуатации этот якорь не раз спасал от смерти моряков и ученых корабля. Время от времени команда бригантины только меняла манильский якорный канат. В ноябре 1929 г. во время стоянки в порту Апиа (Западное Самоа) это судно погибло от пожара. Жители острова подняли со дна моря уникальный якорь и согласились за небольшое вознаграждение продать его американцам. Десять лет бронзовый якорь украшал центральный вестибюль института Карнеги в Вашингтоне, а в 1942 г., когда США вступили во вторую мировую воину, якорь по недоразумению пустили на переплавку.

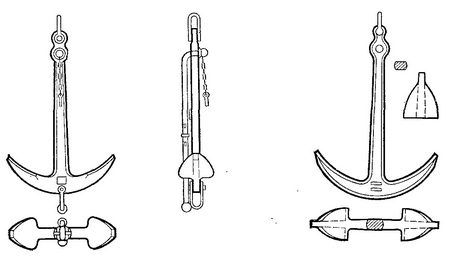

117. Адмиралтейский якорь (ГОСТ 760-74)

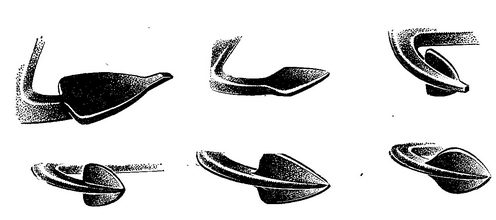

119. Формы лап некоторых современных адмиралтейских якорей
118. Стандартный адмиралтейский якорь ВМС США
120. Так случается очень часто в местах, где изменчивы ветер и течение
121. Якоря с такими лапами имеют преимущество перед обычными адмиралтейскими якорями
