Литая коробка якоря Тайера не ослаблена двумя отверстиями для болта. Конструкция предельно лаконична — всего две части.

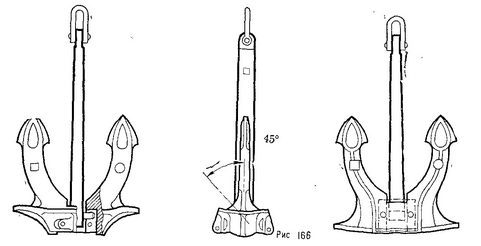

166. Якорь Холла (ГОСТ 761-74)

Несмотря на появление усовершенствованных конструкций, некоторые верфи продолжают снабжать свои суда якорями, изготовленными по чертежам Холла почти столетней давности. Глядя на прекрасные современные суда, построенные по последнему слову техники и с учетом эстетических требований, с неуклюже торчащими в клюзах старомодными холловскими якорями, невольно начинаешь думать о какой-то загадочной непоколебимости конструкции этого якоря. Создается впечатление, что люди, занимающиеся проектированием якорных устройств для строящихся кораблей, не располагают необходимыми сведениями о новых якорях. Получается так, что они находятся под гипнозом уже давно устаревших утверждений, будто якорь Холла — наилучший во всех отношениях.

167. «Шпек-анкер»

На рис. 166 дан чертеж последнего отечественного стандарта. Чем он отличается от якоря Холла 1888 г. (рис. 154)? Почти ничем. То же излишне длинное веретено квадратного сечения с острыми гранями, режущими при втягивании губу клюза. Та же небольшая рабочая площадь лап с никому не нужными лунками и выступами на их концах. Та же излишне громоздкая литая коробка, несущая очень широко расставленные лапы. Зачем-то добавили два выступа с отверстием для буйрепа, которым теперь никто и не пользуется из опасения намотать его на винт судна. Именно из-за них якорь Холла невозможно прижать вплотную к скуле судна, когда он втянут в клюз. Нередко на волне веретено якоря болтается в клюзе, а лапы бьются об обшивку судна. Из-за этого судостроителям приходится делать для холловских якорей клюз-ниши.

Что касается надежности якоря Холла, то это справедливо лишь для определенных условий якорной стоянки. В морской же практике нередки случаи, когда держащей силы 4 кгс на 1 кгс веса холловского якоря не хватает, чтобы удержать на ветре судно, машина которого вышла из строя близ опасного берега.

Теперь в отношении простоты изготовления холловских якорей. Едва ли можно спорить, что якорь, допустим, системы Данна или Болдта Сложнее по технологии.

Для якоря Холла в коробке нужно делать четыре отверстия и изготавливать два поддерживающих болта, а для тех — в два раза меньше.

При уборке якоря Холла в клюз он нередко «козлит»: лапы, отброшенные в сторону борта, упираясь в обшивку, не дают возможности втянуть его в клюз. Чтобы откинуть лапы в противоположную сторону, приходится ¦ вытравливать якорь-цепь до тех пор, пока якорь не выйдет из воды с лапами, откинутыми наружу. Высоко расположенный центр тяжести головной части якоря Холла относительно оси ее вращения требует для отбрасывания лап в другую сторону значительного усилия, и не всегда это удается сделать, даже набросив с бака на лапы якоря трос.

Этот серьезный просчет холловского якоря устранил в 1950 г. голландский инженер Шпекснийдер. Он разработал якорь, у которого центр тяжести головной части перенесен на ось ее вращения. От легкого прикосновения носков лап к борту судна уравновешенная головная часть якоря поворачивается и лапы легко отводятся от борта. Удаление центра, тяжести головной части от концов лап не снизило способности якоря зарываться в грунт. Опорная плита, которой заканчивается коробка якоря, расположена дальше от оси вращения, чем лопатообразные приливы у якоря Холла. Она лучше разворачивает лапы для вхождения в грунт.

Лапы нового якоря острее и длиннее. Две направляющие в виде ребер, идущие от концов лап к опорной плите коробки, способствуют плотной посадке якоря в клюзе, исключают заклинивание и увеличивают прочность головной части якоря и его лап (рис. 167). Сравнительные испытания, проведенные в Голландии, показали преимущество нового якоря перед обычными якорями Холла как по удобству его уборки на судно, так и по величине держащей силы. Якорь Шпекснийдера, получивший официальное название «шпек-анкер», широко применяется на судах голландской постройки.

Заканчивая разговор о якоре Холла, можно сказать, что принцип его конструкции продолжает оставаться классическим, хотя сам якорь уже давно устарел.

На первый взгляд изобретение капитана Холла — последний завершающий этап в многовековой истории якоря. Что еще можно придумать, если и так конструкция доведена почти до совершенства? Правда, держащая сила втяжных якорей меньше, чем у адмиралтейского якоря, но моряки уже давно свыклись с этим.

4 кгс на 1 кгс веса — вот предел держащей силы бесштокового якоря, который никто не сумел превзойти за полвека, кроме американского капитана Альберта Илла. Но якорь американца оказался неудобен для втягивания в клюз (см. рис. 172). Им больше пользовались спасатели для снятия севших на мель судов.

В начале 20-х гг. появилась более удачная конструкция. Выводы, к которым пришел немецкий инженер из Бремена Генрих Хейн после проведенных модельных и натурных исследований якоря Холла, можно назвать обескураживающими. Он установил: во многих случаях якоря с меньшей площадью лап держат лучше, нежели холловский якорь, и чем шире расставлены лапы якоря, тем меньше его держащая сила. Хейн понял, что на каждую из двух лап якоря могут действовать неодинаковые силы в зависимости от разницы в заглублений в грунт и от неоднородности грунта под якорем. Если одна из лап якоря попадает на камень, а другая уходит в мягкий грунт, неизбежно появление пары сил, стремящейся вырвать якорь из грунта. Хейн заметил, что обычно это происходит на песчано-каменистом и мелкокаменистом грунтах, на которых якорь перемещается резкими скачками, переворачиваясь с боку на бок. Пара сил появляется и при перемене направления ветра или течения, когда якорная цепь принимает различные направления относительно первоначального натяжения. При этом якорь раскачивается в грунте, вырывается из него и через некоторое время забирает опять.
