Заслуживает внимания конструкция якоря «Антей», разработанная в 1970 г. мастером спорта СССР Г. Малиновским (рис. 197).

Якорь состоит из двух основных частей: веретена и лап, составляющих одно целое. Отливки для якоря весьма просты и не требуют для обработки квалифицированной рабочей силы. Практически якорь можно собрать сразу же после зачистки облоя с отлитых деталей. Эксплуатация опытной партии якорей Малиновского на малых судах показала их полную практическую пригодность.

Любовь к водной стихии, лодкам, веслам и парусу присуща людям с первобытных времен. Человек издревле стал корабелом, моряком, рыбаком и остается им поныне. Если сегодня количество военных, торговых и промысловых судов, находящихся в эксплуатации, исчисляется сотнями тысяч, то число единиц «москитного флота» — яхт, катеров и лодок всевозможных типов составляет миллионы. И на всех них, может быть за исключением самых маленьких, есть якоря… Миллионы якорей! Сотни конструкций!

Якорное устройство для малых судов — это та область судостроения, которая привлекла внимание многих тысяч изобретателей разных стран. Желание обеспечить небольшое судно легким, удобным и надежным якорем толкнуло на путь изобретательства людей самых разных профессий. В этом убеждает нас просмотр патентов на малые якоря, выданные в СССР, Великобритании, Франции, Италии, США, Японии и других странах. Число «якорных патентов» огромно!

Но чертеж якоря, помещенный на карточке патента или в авторском свидетельстве, это еще не якорь, эта всего лишь заявка на ту или иную идею, принцип действия или конструкцию. А конструкция такого ответственного приспособления, как якорь, должна быть, проверена опытом, испытана на практике. Именно поэтому автор не берет на себя смелость вести в этой книге разговор о якорях, которые не прошли «боевого крещения» и еще не заслужили доверия тех, кто ими пользуется.

Расскажем лишь о тех конструкциях малых якорей, используемых на судах, чертежи и фотографии которых фигурируют на страницах зарубежных каталогов и журналов по парусному и водно-моторному спорту.

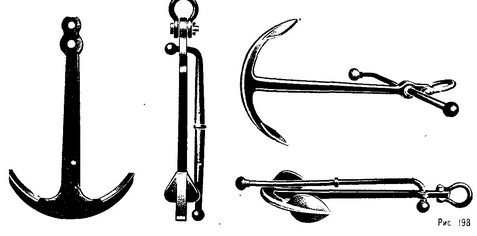

198. Адмиралтейские якоря для малых судов

Прежде всего отметим, что на таких судах, как крейсерские яхты и морские катера, в подавляющем большинстве используется якорь, надежность принципа действия которого проверена тысячелетиями, — адмиралтейский. Поскольку на конструкцию этих якорей в малых весовых категориях почти не влияет масштабный эффект, масса некоторых из них не превышает 2 кг. Такие адмиралтейские якоря имеют железные выдвижные штоки, что делает их хранение на борту небольшого судна вполне удобным (рис. 198). Однако такие якоря перед их отдачей приходится вооружать: продевать в веретено выдвижной шток и крепить его чекой. Стремление ускорить эту операцию привело к созданию адмиралтейских якорей со штоками, которые ¦сами становятся в нужное положение на веретене, когда якорь летит в воду.

На рис. 199 показан якорь, запатентованный в 1955 г. американским инженером Вильямом Эбботом. Шток этого якоря, представляющий швеллер небольшого сечения, приварен к направляющей коробке, которая свободно перемещается по винтообразному веретену, состоящему из двух стальных полос. Скоба якоря прикреплена к направляющей коробке у штока. При отдаче' якоря под действием веса рогов шток скользит по двум полосам веретена и, дойдя до ограничителя на его конце, принимает положение, перпендикулярное к плоскости рогов.

199. Якорь Эббота

200. Якорь типа «Рекс»

У конструкции этого якоря есть один существенный ^недостаток: если одна из полос веретена при падении на твердый грунт погнется, то шток будет заклинен и якорь не заберет. Из-за сложности изготовления и высокой стоимости якорь Эббота широкого распространения не получил, хотя он и оригинален. Более прочным и надежным якорем с винтообразным веретеном является якорь типа «Рекс», запатентованный в Англии еще в конце прошлого века. Его устройство не требует объяснения: оно понятно из рисунка. Такие якоря (рис. 200) автору довелось видеть на английских крейсерских яхтах. Их конструкции оригинальны, просты и надежны.

Стремление изобретателей сохранить в конструкции принцип адмиралтейского якоря и в то же время обеспечить максимальное удобство его хранения на судне, когда он не требуется, привело к появлению якорей со складывающимися рогами и штоком. У обычного складного якоря шарнирные рога и выдвижной шток. Этот якорь довольно часто встречается на иностранных яхтах и катерах (рис. 201).

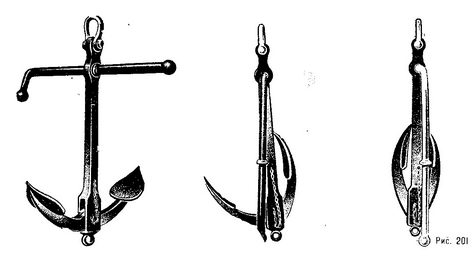

201. Складной адмиралтейский якорь

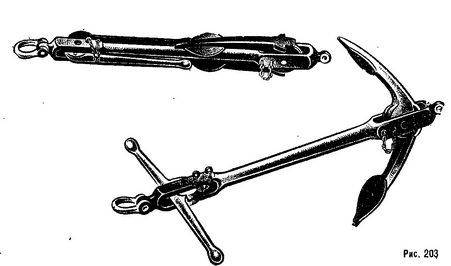

203. Якорь типа «Дериго»

202. Якорь Хотелла

204. Схема якоря Брука

205. Складной якорь-кошка (США)

У второго складного якоря конструкции американца Хотелла короткий шток сделан неподвижным, складываются только рога (рис. 202). Якорь типа «Дериго» имеет шарнирное устройство как рогов, так и штока. Эти якоря весьма компактны в сложенном состоянии, однако их конструкция сложна, а наличие болтов и шарниров требует пристального внимания и ухода из- за вероятности ржавления (рис. 203). Ввиду высокой стоимости они изготавливаются по особым заказам, как говорится, на любителя. Профессиональные моряки- и рыбаки относятся к таким якорям скептически. Великий знаток моря и кораблей писатель Джозеф Конрад в своей книге «Зеркало морей» назвал такие якоря «хитроумными игрушками».
