Изобретателя, видимо, не устраивали эти результаты, и он, продолжая свои опыты, изменил соотношения в геометрических размерах, форму рога и лапы своего якоря, которую усовершенствовал ГИИВТ.

Спроектированный ГИИВТом новый якорь Гошева массой 225 кг был изготовлен на заводе «Теплоход» (рис. 241) и испытан в июле 1965 г. на глинистом, песчаном и илистом грунтах Оки и Волги.

Устойчивое удельное усилие протаскивания нового якоря Гошева на глинистом грунте оказалось в 1,58, на песчаном в 2,01 и на илистом в 1,24 раза больше, чем у якоря Гошева-ГИИВТа массой 200 кг.

238. «Адмиралтейский инвалид»

240. Якорь Гсшева-ГИИВТа

239. Первый якорь Гошева

241. Третий якорь Гошева

По сравнению с обычным адмиралтейским однолапым якорем удельная держащая сила нового якоря Гошева увеличилась в 3,35 раза на глине, в 5,17 раза — на песке и в 1,21 раза — на илистом грунте.

По мнению специалистов, держащая сила якоря увеличилась за счет изменения соотношений размеров веретена и лапы, а главное, за счет изменения формы кривой образования лапы якоря.

Если у якоря Гошева-ГИИВТа угол атаки назначался только для носка лапы, то у нового якоря Гошева обеспечивалось вхождение в грунт всей лапы при одном и том же оптимальном угле атаки. При натяжении якорного троса выбранные углы способствуют лучшему и большему заглублению якоря в грунт до самого веретена без нарушения целостности грунта в месте входа якоря в него.

Большое внимание усовершенствованию однорогого адмиралтейского якоря уделяется и за рубежом. Англичане, например, бились над «однорогими инвалидами» не один год, тщетно-пытаясь повысить их держащую силу за счет простого увеличения площади лапы. После окончания второй мировой войны за это дело взялся известный в Англии адмирал X. Доув. В 1950 г. он прочитал на заседании Королевского Общества Кораблестроителей доклад «Исследования на моделях якорей». Говоря о принципах расчетов однорогих адмиралтейских якорей, он сделал четыре вывода:

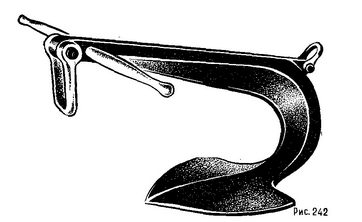

242. Якорь AM-12

243. Якорь Брюса

1) держащая сила якоря во многом зависит от расстояния от внутренней кромки лапы до грани веретена;

2) сторона веретена, обращенная к лапе, должна быть утонченной для более легкого вхождения в грунт;

3) поперечное сечение лапы должно быть минимальным, насколько это позволяет прочность конструкции якоря;

4) угол наклона плоскости лапы должен быть оптимальным.

В результате дальнейших экспериментов, проведенных Британским Адмиралтейством, родились три одно^ рогих якоря АМ-7, АМ-11 и AM-12 (буква «А» обозначала слово «Адмиралтейство», а «М» — «mooring» мертвый). После сравнительных натурных испытаний тип якорей массой почти по 2 т AM-12 показал держащую силу на 25 % выше двух других. Этот якорь массой 2,13 т показал усилие, равное 25 тс, по мнению англичан, в семь раз больше, чем у обычного однорогого адмиралтейского якоря. С тех пор АМ-12 учрежден в Англии как государственный стандарт (рис. 242).

Среди конструкций адмиралтейских однорогих якорей, пожалуй, самой оригинальной является конструкция якоря шотландской фирмы «Брюс энкор лтд.» (рис. 243). Форма лапы этого бесштокового якоря повышенной держащей силы обеспечивает зарывание его в грунт даже в случае, если якорь упадет на дно боком.

Эксплуатируемые в настоящее время в нашей стране дноуглубительные несамоходные снаряды оборудованы тяжелыми однорогими якорями. Хотя проведенные Горьковским институтом инженеров водного транспорта исследования привели к появлению более совершенных якорей, экипажам земснарядов все равно приходится работать с тяжелыми якорями.

Как уже говорилось, на малых реках и каналах папильонажные якоря нередко приходится переносить на руках. Иногда их необходимо закладывать на сухих песках на берегу или в тех местах, где гарантийная глубина меньше метра и мотозавозня пройти не может.

244. Разборный однолапый якорь Белова

245. Якорь Горбунова для малых судов (масса 5 кг)

В таких случаях «адмиралтейского инвалида» в 250–300 кг переносят вручную, шагая по колено в воде.
